    ACW2012
    EMC
    具有宽频段阻抗特性
    良好的直流查刑特性
    高效的传输信号
    具有从MHz到GHz视频噪声滤波范围
    满足AEC-Q200认证
    产品信息
    测试参数
    阻抗曲线
    插入损耗
    回波损耗
    L频率
    TL RMS
    饱和电流
    Scc21参数
    Ssd21参数
    共模抑制
    漏感频率
    Q值曲线
    产品用途
    应用在汽车摄像系统PoC线路
    产品参数
    样品申请
    系列
    型号
    PDF
    电感值
    (μH)
    电感/
    阻抗公差
    测试条件
    DCR
    (mΩ)MAX
    饱和电流
    TYP(A)
    温升电流
    TYP(A)
    用途
    状态
    工作温度
    (℃)

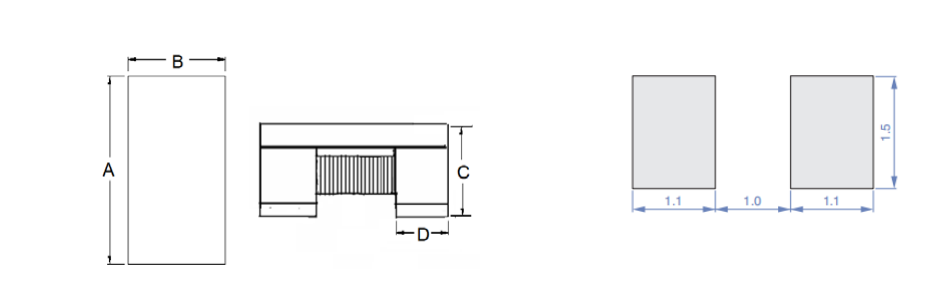

    (mm)

    (mm)

    (mm)
    封装
    屏蔽
    材质
    POC电感
    ACW2012-R47M
    0.47
    ±20
    1MHz,1V
    50
    1
    1.1
    车规品
    量产
    -40~125
    2.0
    1.27
    1.6
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW2012-R82M
    0.82
    ±20
    1MHz,1V
    90
    0.8
    0.8
    车规品
    量产
    -40~125
    2.0
    1.27
    1.6
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW2012-1R0M
    1
    ±20
    1MHz,1V
    130
    0.7
    0.7
    车规品
    量产
    -40~125
    2.0
    1.27
    1.6
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW2012-1R5M
    1.5
    ±20
    1MHz,1V
    180
    0.55
    0.55
    车规品
    量产
    -40~125
    2.0
    1.27
    1.6
    SMD
    N
    镍锌铁氧体
    POC电感
    ACW2012-2R0M
    2
    ±20
    1MHz,1V
    290
    0.45
    0.45
    车规品
    量产
    -40~125
    2.0
    1.27
    1.6
    SMD
    N
    镍锌铁氧体
    注释
    1. All test data is reference to temperature 20±5℃, humidity 60%~80%RH ambient.
    所有测试数据均参照20±5℃,60%~80%RH环境。
    2. * Isat: DC current (A) that will cause L to drop approximately 30%.
    饱和电流:导致L下降约30%的直流电流(A)。
    3. * Irms: DC current (A) that will cause an approximate△T of 40℃.
    温升电流:导致温度变化大约40℃的直流电流(A)。
    保存
    产品在包装中的保存条件: 温度 5~40°C,相对湿度小于等于 70%。
    如果取出使用,剩余的产品请用胶袋密封按照以上条件保存,避免端子(电极)氧化,影响焊接状态。
    产品储存期不建议超过 12 个月,在其他影响下,端子可能会退化,导致焊接性差。
    请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
    请小心轻放,避免由于产品的跌落或取用不当而引致的损坏。
    手上的油脂会导致可焊性降低,应避免用手直接接触端子。
